Der D-Max Connector XT150 ist ein robustes 6-mm-Steckverbindersystem, das speziell für Hochstromanwendungen im RC-Modellbau und in der Elektronik konzipiert wurde. Es bietet eine sichere, verpolungssichere und verlustarme Verbindung für anspruchsvolle Projekte, bei denen hohe Ströme zuverlässig übertragen werden müssen. Durch die farbliche Kennzeichnung in Blau lassen sich verschiedene Stromkreise oder Polaritäten übersichtlich organisieren und Verwechslungen vermeiden.

Hauptmerkmale

• Hohe Stromtragfähigkeit: Entwickelt für Dauerströme von bis zu 100 A und kurzzeitige Spitzenbelastungen von bis zu 120 A, ideal für leistungsstarke Antriebe und Akkus.
• Vergoldete Kontakte: Die 6-mm-Rundsteckkontakte sind vergoldet, was einen minimalen Übergangswiderstand und einen effektiven Schutz vor Korrosion gewährleistet.
• Kurzschluss- und Verpolungsschutz: Die Kunststoffgehäuse ummanteln die Kontakte vollständig und verhindern so versehentliche Kurzschlüsse. Die Formgebung der Gehäuse sorgt für eine verpolungssichere Steckverbindung.

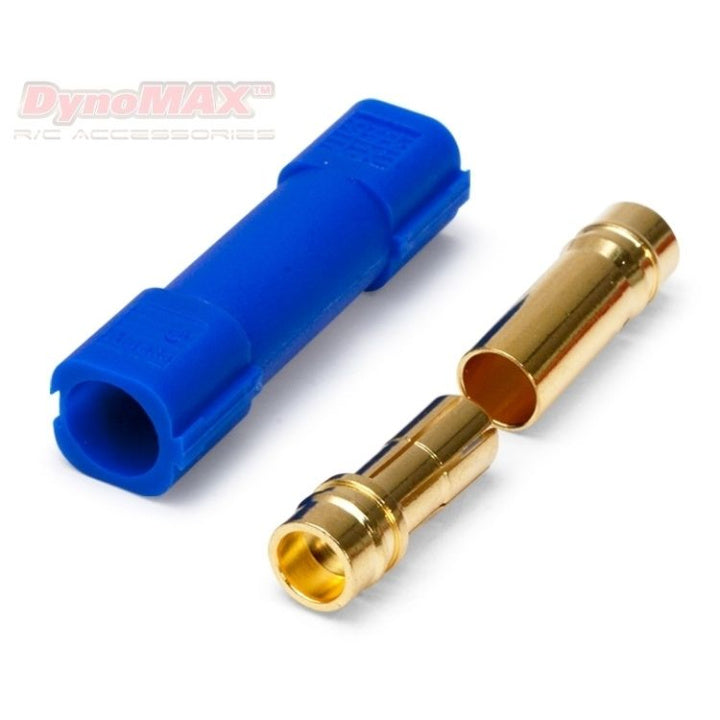

• Modulare Bauweise: Die einzelnen Gehäuse können miteinander verbunden werden, um eine feste Stecker-Buchse-Einheit zu bilden, oder separat verwendet werden, je nach Anforderung der Verkabelung.
• Sichere Lötverbindung: Die Kabel werden durch das Gehäuse geführt und anschließend an die Kontakte gelötet, bevor diese in das Gehäuse eingepresst werden. Dies sorgt für eine mechanisch stabile und zugentlastete Verbindung.

Technische Daten

• Hersteller: D-MAX
• Stecksystem: XT150
• Kontaktdurchmesser: 6 mm
• Kontaktmaterial: Vergoldet
• Maximale Strombelastbarkeit (Dauer): 100 A
• Maximale Strombelastbarkeit (Spitze): 120 A
• Maximaler Drahtdurchmesser: 5 mm
• Abmessungen (Gehäuse): ca. 40,3 x 9,6 x 10,8 mm
• Gewicht (pro Paar): ca. 8 g
• Farbe: Blau

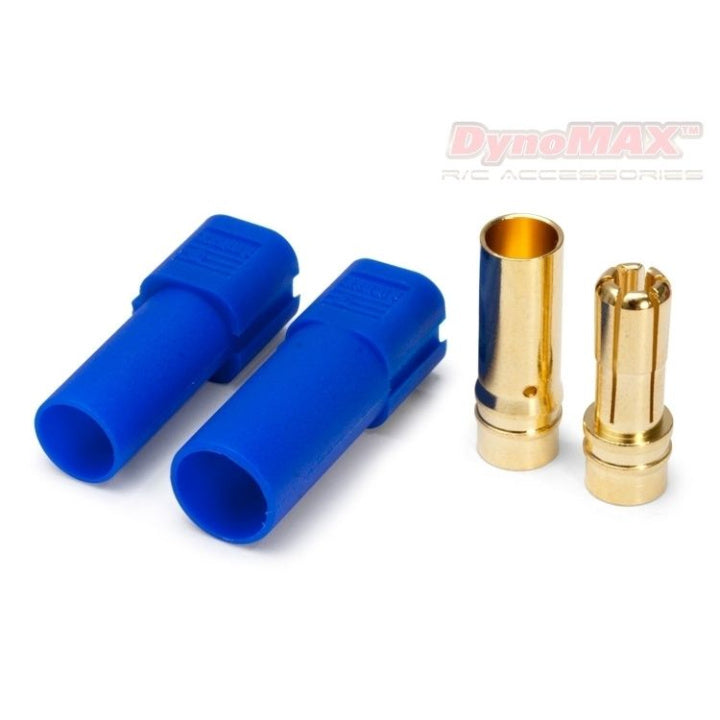

Lieferumfang

• 1x XT150 Steckergehäuse (Blau)
• 1x XT150 Buchsengehäuse (Blau)
• 1x 6 mm Goldkontaktstecker (männlich)
• 1x 6 mm Goldkontaktbuchse (weiblich)

Anwendung

Die Installation dieser Steckverbinder erfordert grundlegende Lötkenntnisse. Sie eignen sich hervorragend für die Verbindung von Hochleistungsakkus, Reglern (ESCs) und Motoren in großen RC-Modellen, Drohnen oder anderen elektronischen Geräten mit hohem Strombedarf.
